不銹鋼壓力表采用直接接觸式接頭和感壓元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316，結構為全密封型，具有較強的防被測介質腐蝕和抗環境腐蝕的能力。不銹鋼壓力表適用于腐蝕性較強的適合不銹鋼元件檢測的介質和惡劣的外部腐蝕環境中 ，不銹鋼壓力表**應用于石油、化工、冶金等工業。
主要技術指標：
適用環境溫度；-25～70℃（外殼內沖液） -40～70℃（外殼內不沖液）
溫度影響；不大于0.4/10（使用溫度偏離205）
抗工作環境震動；V.H.4級（外殼內沖液 ） V.H.3級（外殼內不沖液）
外殼保護等級IP64
中量；0.4KG （Y-60B） 0.5KG（Y-100B） 1.0KG（Y-150B）
導壓系統及外殼等材料
機構原理：
儀表有導壓系統（包括接頭、彈簧、限流螺釘?shù)龋?、齒輪傳動機構、示數裝置（指針與度盤）和外殼（包括表蓋、表殼、表玻璃等）所組成。外殼為氣密型結構，能有效地保護內部機件棉受環境影響和污穢侵入。對于在外殼內充液（一般為硅油或甘油）的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

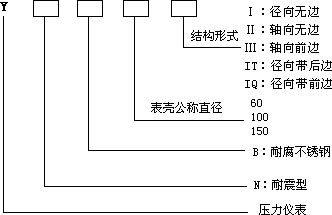

| Y | 壓力表 |
| 一 | |
| 口 | 儀表公稱直徑及安裝形式：60、100、150分別表示直徑為60、100、150MM的徑向直接安裝 63、103、153分別表示為60、100、150MM的軸向嵌裝（其中63型另有軸向直接安裝式） |
| B | 不銹鋼 |
| 一 | |
| 口 | 功能；F-耐腐FZ-耐蝕是抗震 |
材料牌號 | ||
零件名稱 | Y-60B | Y-100B、Y-150B |
接頭 | 0Cr18Ni19（304） | 0Cr 17Ni12Mo2（316） |
彈簧管 | 0Cr 18Ni9Ti | 0Cr 17Ni12Mo2（316） |
外殼 | 1CR18NI9 | |
不銹鋼壓力表選型：
| 型號 | Y-60B | YN-60B | Y-100B | YN-100B | Y-150B | YN-150B |
| 精度等級 | 2.5 | 1.6 | ||||
| 測量范圍 MPA | 0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6;10;16;25;40;60;100;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9;-0.1～1.5;-0.1～2.4 | |||||
| 接頭螺紋 | M14X1.5Z/4"(NPT)G1/4" | M20X1.5Z/2(NPT)G1/2"G3/8" | ||||
| 環境溫度 | -40～70℃ | |||||
| 環境振動頻率 | 不大于25HZ | |||||
| 環幅 | 不大于1MM | |||||

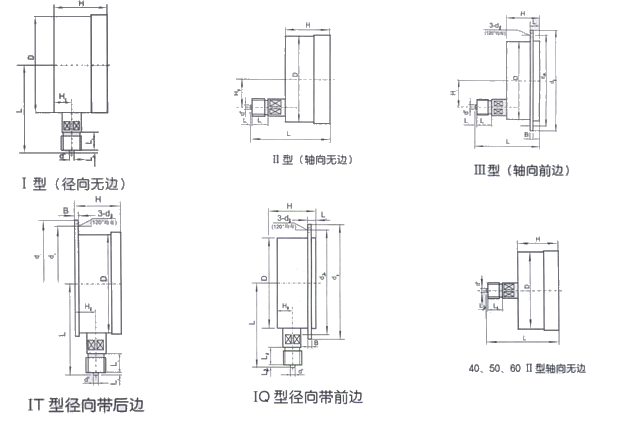

| 外形尺寸 | 見下圖 | |||||
使用與訂貨須知：
（1）不銹鋼壓力表不適用于外界有氯、硝酸和過氯化氧等強化劑環境。
（2）不銹鋼壓力表外殼需噴涂PTEE聚四氟乙烯涂層時，訂貨時注明。
（3）不銹鋼壓力表接頭螺紋如需特殊要求時請說明。
（4）不銹鋼壓力表分普通型和耐震型。
（5）訂貨請說明名稱、型號及測量上限。
