油水界面控制儀是一臺用十點光柱模擬顯示油水界面高度的射頻電容式油水界面測控器。由于使用了自行設計的特殊芯片和獨特的動態求和算法，實現了油水界面位置的自識別；實現了油水界面高度的十點光柱實用顯示，從而實現了油水界面檢測的低成本與強功能的完美結合，充分體現了我公司與時俱進的創新精神和能力。它由傳感器和二次儀表兩部份組成。傳感器放在料倉頂，探極垂直伸進料倉內，二次儀表放在其他合適的地方。傳感器把界面高度的變化轉變成與之對應的電脈沖信號，遠傳給二次儀表處理，用十只發光二極管組成光柱模擬顯示界面高度，并有四點超限報警輸出，適用于介電常數小于3.5的各種油類（例如重油、原油等）與水之間的界面高度顯示、報警和控制。特別適合于石油、石化、食品等行業使用。
主要技術指標
工作電源：AC220V±10% 或 DC24V
功耗： 5W
顯示方式：十只發光二極管光柱
顯示分辨率：10%F.S
傳感器防護等級：IP65
工作環境溫度： -20~45℃
探極工作（介質）溫度： 普通型： -20~60℃
中溫型： -40~100℃
介質壓力： 壓力型≤3MPa（其余型號為常壓）
傳感器與二次儀表的連線及距離：距離 <200m，用直徑1.5mm以上的導線
（*好是雙絞線） 連接，每條導線電阻應小于3歐姆
檢測范圍： 11000p
報警輸出方式：四組繼電器常開、常閉觸點，對應高-高、高、低、低-低四點輸出，分別可選物位的100%或90%、80%或70%、30%或20%和10%或0%，出廠時已分別置于100%、80%、20%、0%處。(觸點容 量AC250V，0.3A；DC28V,0.5A；電阻負載）
二次儀表外型尺寸：112（深）× 48（寬）× 96（高）
二次儀表開孔尺寸： 43+1（寬）× 91+1（高

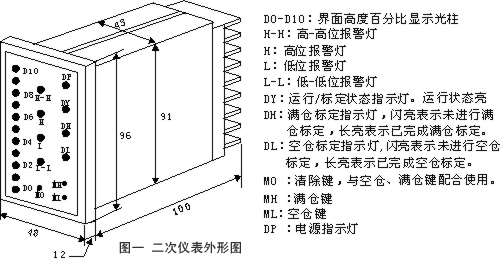

二次儀表面板及外形圖

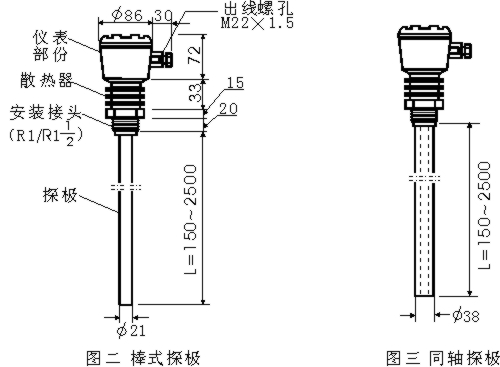

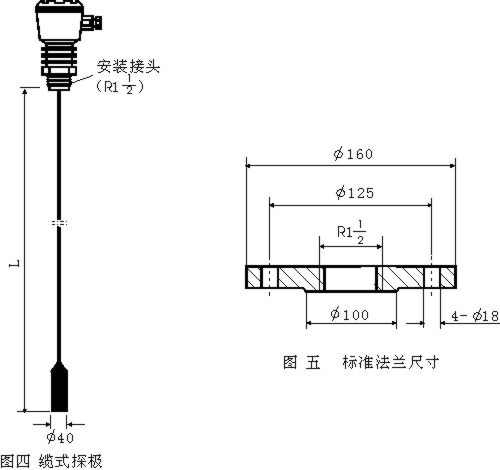

傳感器的探極形式及標準法蘭安裝尺寸

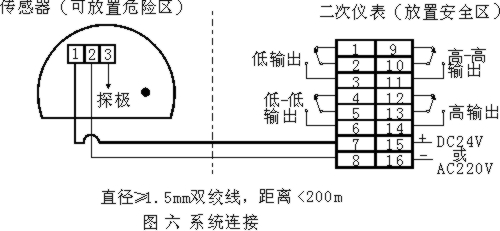

端子圖及系統連接

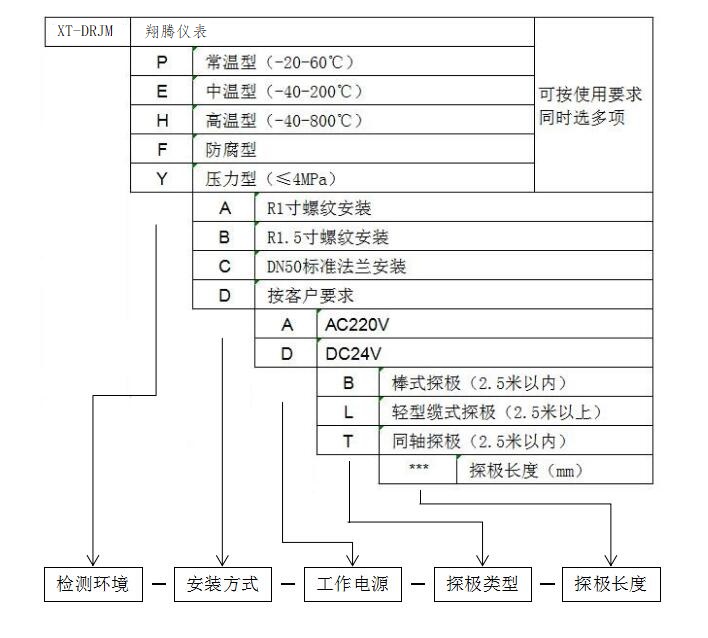

油水界面控制儀選型表：
（以下僅列出傳感器與二次儀表分開的型號（即分體型），如需傳感器與二次
儀表總裝在一起的型號（即一體型）可與我公司聯系。）
選型舉例
例1：使用要求：介質常溫、常壓；R1 安裝；電源AC220V；探極長2米。
對應型號：XT-DRJM-P-B-A-B-2000
例2：使用要求：介質溫度≤90℃；介質壓力≤3MPa；隔爆；標準法蘭安裝；
電源 DC24V；探極長4.5米。
對應型號：XT-DRJM-EYG-C-D-L-4500
選型注意事項
1. 本測控器傳感器的探極長度可根據現場需要選擇，應稍短于料倉高度；小于
2.5米時應選用棒式探極，超過此長度應選用纜式探極。
2. 非金屬料倉時需加輔助探極；或選用同軸探極。
3. 如需選用傳感器與二次儀表總裝在一起的“一體型”請與我公司聯系。
4. 我公司提供選型咨詢服務；特殊情況可按用戶要求供貨。
報警輸出點選擇法
本測控器的四組超限報警輸出用戶是可以選擇不同報警點的，出廠時已分
別置于界面高度的100%、80%、20%和0%處，用戶想改變，方法如下：
1. 用手指頂起二次儀表前方下沿處的定位舌并握住儀表前框稍用力向前拉出，
可見右邊線路板內側上方有四組（每組兩位）針排插座，線路板上已印有針
排對應的百分數。
2. 拔下線路板上長方形短路器，改插在旁邊另一位置即可。
3. 每組插座只能插一個短路器。把線路板重新插進殼內時注意上、下不能倒置。

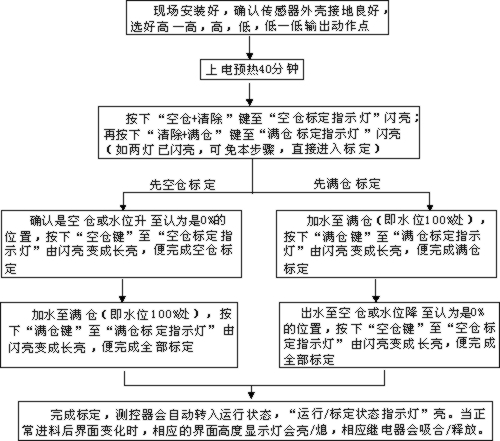

投運方法
本測控器必須用水（不能用油水混和物）作物料，進行空倉和滿倉兩次標定以
后才能正常運行，可先標定空倉，再標定滿倉，也可先標定滿倉，再標定空倉，過程
如下：
附標定清除法：如果進行了不滿意的標定，想清除，可按下“清除+空倉”鍵至“空倉
標定指示燈”閃亮，清除原空倉標定數據；按下“清除+滿倉”鍵至
“滿倉標定指示燈”閃亮，清 除原滿倉標定數據。
使用技巧及注意事項
1. 本測控器的傳感器應在倉頂垂直安裝，外殼地線標志處要可靠連接地網。
2. 建議測控器內繼電器觸頭不要直接帶大電流負載，尤其感性或容性負載。
帶大電流負載應通過中間繼電器，并在負載兩端并接浪涌吸收元件。
3. 測控器從一個料倉換到另一個料倉使用，需按第十一項所述方法重新投運。
4. 傳感器與二次儀表的連線必須足夠粗，令每條導線電阻<3歐姆，只要導線
電阻合要求，距離可增加，并且遠離其他電源線。
5. 多臺測控器在現場安裝，應把出廠編號相同的傳感器和儀表組合在一起。
檢驗方法
1. 把測控器放桌上，正確連線，上電預熱10分鐘。
2. 按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵
至“滿倉標定指示燈”閃亮。
3. 按下“空倉鍵”至“空倉標定指示燈”變長亮，
4. 用手握住探極不放，同時按下“滿倉鍵”至“滿倉標定指示燈”變長亮。此
后，界面高度顯示燈D0~D10全亮，四個繼電器全吸合。放開握住探極的手則
D0~D10全熄，四個繼電器全釋放。——測控器功能正常。
5. 按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵
至“滿倉標定指示燈”閃亮，清除原標定數據。斷電，準備到現場使用。
