PVC磁翻板液位計是根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降。浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°;當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
特點
◇具有就地顯示、信號遠傳、液位報警功能
◇液位高度指示很直觀，液體顯示藍色、氣體顯示紅色
◇可遠傳控制，輸出信號：4～20mA疊加HART協議
◇輸出開關量報警信號
◇帶夜光現場指示
◇可捆綁磁致伸縮式液位計，精度更高
[適用范圍]
普通型:適用于低、中、高壓、無特殊防腐要求場合。
真空型:適用于超低、超高溫、低、中、高壓、無特殊防腐要求場合。
防霜型:適用于低溫、低、中、高壓、無特殊防腐要求場合。
地下型:適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。
夾套型:適用于保溫或冷卻，,無特殊防腐要求場
內襯型:四氟或其它襯里，適用于特殊防腐要求的低、中、高壓場合。
防腐型:PP或PVC材質、適用于常溫、常壓耐腐蝕場合。
PVC磁翻板液位計技術參數 | ||||||||||||||||||||||||
◇就地指示部分： | ||||||||||||||||||||||||
| ||||||||||||||||||||||||
密 度 差：0.25g/cm3 | ||||||||||||||||||||||||
| ||||||||||||||||||||||||
| ||||||||||||||||||||||||

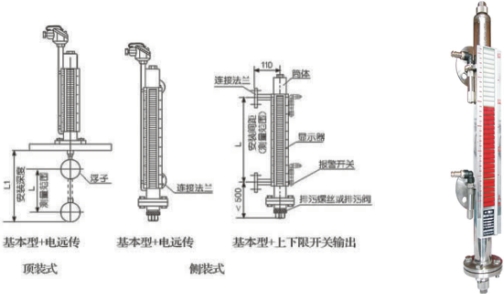

結構及工作原理
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

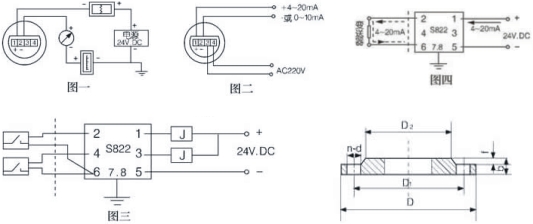

系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
b 帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，-高表面溫度組別T4(135℃)。(圖四)
c 使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。
PVC磁翻板液位計選型：
| XT-UHZ-52 | Y | 液位 | 測量型式 | ||||||||
| J | 界面 | ||||||||||
| O | 無 | 遠傳裝置 | |||||||||
| LB | 4-20mA | ||||||||||
| O | 普通型 | 防爆形式 | |||||||||
| G | 隔爆型 | ||||||||||
| Z | 本安型 | ||||||||||
| O | 無 | 液位控制 （報警）開關 | |||||||||
| S | 上報警 | ||||||||||
| X | 下報警 | ||||||||||
| K | 上、下報警 | ||||||||||
| GS | 數顯儀表 | ||||||||||
| A | 1Cr18Ni9Ti（321） | 接液材質 | |||||||||
| B | OCr18Ni9（304） | ||||||||||
| C | 316L | ||||||||||
| D | RPP | ||||||||||
| E | PVC | ||||||||||
| F | 304內襯PTFE | ||||||||||
| mm | 中心距 | ||||||||||
| 1.6-16MPa | 工作壓力 | ||||||||||
| g/cm3 | 介質密度 | ||||||||||
| /W | 帶蒸汽夾套 | 結構特點 | |||||||||
| /T1 | -80~+10℃ | ||||||||||
| /T2 | -10~+120℃ | ||||||||||
| /T3 | -10~+250℃ | ||||||||||
| /T4 | -10~+350℃ | ||||||||||
配件組裝流程：
1. 本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液 位計的正常工作；
2. 如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質 情況確定；
3. 磁翻板液位計安裝必須垂 直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4. 介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5. 使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6. 打開底法蘭，裝入磁性浮子(注意：重端帶磁性一端向上，不能倒裝。)；
7. 調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運 行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球 翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操 作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；
8. 應根據介質情況，不定期清洗主導管清除雜質；
9. 對超過一定長度(普通型>3米、防腐型>2米)的液位計，需增加中間加固法蘭或耳攀 作固定支撐，以增加強度和克服自身重量；
10. 磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區 域的急速變化，影響液位測量的準確性；
11. 當配有遠傳配套儀表(UB或UK )時需做到如下幾條：
a) 應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定(禁用鐵質)；
b) 遠傳配套儀表上感應面應面向和緊貼主導管；
c) 遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
d) 遠傳配套儀表與顯示儀表或工控機之間的連線-好單獨穿保護管敷設或用屏蔽二芯電 纜敷設；
e) 接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能 正常工作，接線盒在檢修或調試完成后應及時蓋上。
