帶HART協議磁翻板液位計是本公司按中華人民共和國化工行業標準《磁性浮子式液位計技術條件》HG/T2742-1995研制生產的產品。該產品顯示醒目，讀數直觀，耐腐蝕性能好,可用于檢測各種塔、罐、槽、球形容器和鍋爐等設備的介質液位。該系列磁性液位計可以在高密封、防泄露和高壓、高溫、腐蝕條件下進行液位測量，具有安全可靠的特點。全過程測量無盲區，顯示醒目、讀數直觀、且測量范圍大。帶熒光粉的紅白翻柱便于夜間觀察，特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更顯其優越性。側裝式磁翻柱液位計的*顯著特點是液體介質與指示器完全隔離、所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界面的上、下限液位報警、控制或聯鎖。**適用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
選擇液位計時應考慮以下因素：
(1)測量對象，如被測介質的物理和化學性質，以及工作壓力和溫度、安裝條件、液位變化的速度等；
(2)測量和控制要求，如測量范圍、測量(或控制)**度、顯示方式、現場指示、遠距離指示、與計算機的接口、安全防腐、可靠性及施工方便性。
特點
●翻柱外殼采用聚酯及高溫陶瓷，不退色、耐高溫。
●指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。
●指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。
●耐腐蝕、無需電源、防爆性能好。
●浮子磁鋼采用永不退磁的進口釤鈷材料，可在高溫高壓情況下長期可靠運行。
帶HART協議磁翻板液位計技術指標
●測量范圍300～15000mm
●準確度：±5mm，±10mm
●翻柱直徑：10mm,16mm
●工作壓力：≤4.0MPa(4.0MPa以上可另行設計)防腐型≤0.6Mpa
●介質溫度：-20～+250℃（特殊要求可達350℃）
●介質粘度：≤0.4Pa S，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計。(頂裝≤2.0Pa S）
●環境振動：頻率≤25Hz，振幅≤0.5m
●介質密度：≥0.45g/cm3
●介質密度差≥0.15g/cm3(測量界位)
●跟隨速度：≤0.08m/s
●本廠出廠連接法蘭尺寸：DN20，PN1.0(公制管)，也可根據用戶要求訂做。
●連接法蘭：采用國際GB9119-88標準，對高壓型側裝式磁性液位計連接法蘭采用H G20595-97帶頸對焊連接法蘭，DN20，PN4.0, PN6.5或PN10，密封面形式為凹面或凸面，如有特殊要求可在訂貨時注明。頂/底：DN125（PN1.0）；DN150、DN200（PN2.5）GB9119-88法蘭標準。
| 連接過程法蘭 |
| 當磁性浮子液位計壓力等級為PN1.6、2.5、4.0Mpa時，其過程連接法蘭均接JB82.2-94可動凸面法蘭制造(即PN2.5Mpa的壓力等級仍配PN4.0Mpa等級的法)，用戶自配凹面法蘭(可與帶傲凹面法蘭的閥門直接連接。)當浮子液位計壓力等級為PN6.4、10.0、16.0Mpa時，其過程連接法蘭為JB82.0-91、DN25固定凸面法蘭制造，過程邊接法蘭等級與浮子液位計相同。(可與帶傲凹面法蘭的閥門連接)。 用戶如需特殊法蘭(如HGJ、GB、ABSI等標準，)需在訂貨時注明環境振動：頻率≤25HZ、振幅≤0.5mm（在實際運行狀態下） |
測量范圍 | 500 | 800 | 1100 | 1400 | 1700 | 2500 | 4000 | 6000 |
重量 | 14 | 17 | 21 | 24 | 28 | 36 | 52 | 74 |
| 液壓報警器 | 液位遠傳裝置 |
| 輸出形式：三常開、三常閉開關信號 能點容量：220VAC 2A 工作壽命：>105次 報警精度：±5mm 供電電源：24VDC、220VAC 50Hz 環境溫度：-40～60℃ 出線口接頭：內螺紋M20×1.5 防爆型式標志：本安型ibllBT4 隔爆型diBT4 | 遠傳量程：0～6000mm(任意選用) 精度：±10.0mm 回差：±10.0mm 輸出信號：4～20mADC 遠傳-大距離：3km 負載電阻：250Ω(不包括導線電阻200Ω) 供電電源：24VDC、220V.AC 50Hz； 環境溫度：-40～60℃ 出線口接頭：內螺紋M20×1.5 防爆型式標志：本安型ibllBT5 隔爆型diBT5 |

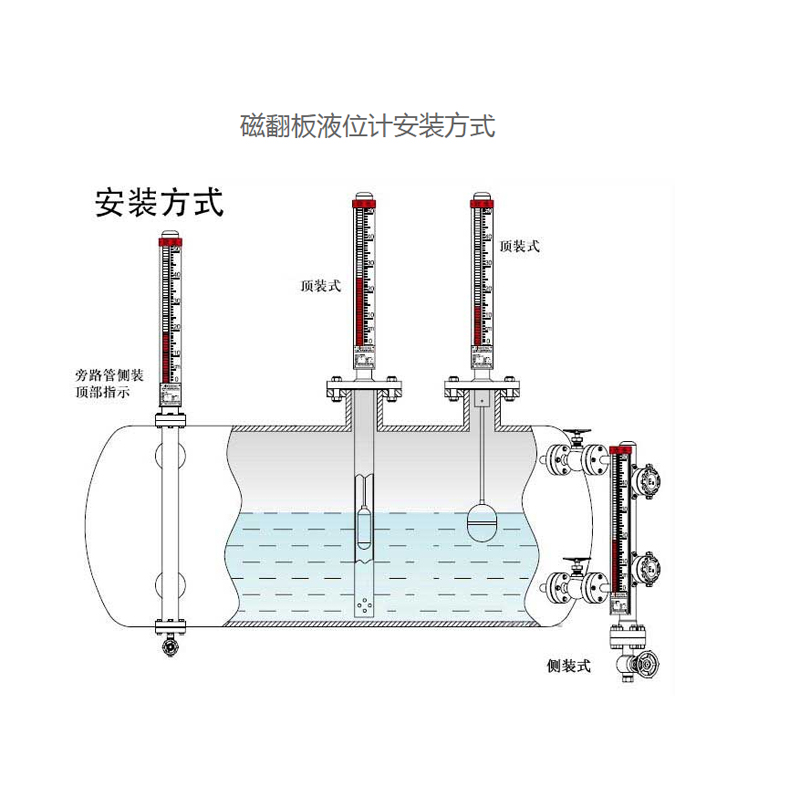

安裝方法
一：必須先了解自己的設備運行的場合，測量介質是什么，即使自己不知道需要什么材質，我司也可以根據介質確定設備所用材質?！ ?/span>
二：當配有遠傳配套儀表時需做到如下幾條：應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；遠傳配套儀表上感應面應面向和緊貼主導管；遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線-好單獨穿保護管敷設或用屏蔽二芯電纜敷設；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上?！ ?/span>
三：應根據介質情況，不定期清洗主導管清除雜質；
四：對超過一定長度（普通型＞3米、防腐型＞2米）的液位計：需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
五：磁翻板液位計的安裝位置：應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
六：磁翻板液位計調試時：應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）；磁翻板液位計在市面上也有其他叫法，也叫磁性翻板液位計，又或者是磁翻柱液位計，又叫磁性浮子液位計等。但是他們的訂購需要知道的參數是一定的，比如腐蝕性的介質需要防腐的材質，防腐的等級根據介質的腐蝕性等級等量變化。
應用范圍：
磁翻板液位計**用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。
注意事項：
1.對超過一定長度（普通型>6米、防腐型>6米）的液位計。
2.磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
3.當配有遠傳配套儀表時需做到如下幾條：
4.應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
5.遠傳配套儀表上感應面應面向和緊貼主導管；
6.調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）；
7.應根據介質情況，不定期清洗磁翻板液位計的主導管清除雜質。
帶HART協議磁翻板液位計選型參數表：
| 型號 | 規格編碼 | 內容 | |||||||||||
| XT-UHZ— | 磁翻板液位計 | ||||||||||||
| A | 就地顯示型 | 顯示和遠傳功能選擇 | |||||||||||
| B | 電遠傳型 | ||||||||||||
| C | 報警型(三點報警) | ||||||||||||
| D | 就地顯示電遠傳型 | ||||||||||||
| E | 就地顯示報警型 | ||||||||||||
| F | 電遠傳報警型 | ||||||||||||
| G | 就地顯示電遠傳報警型 | ||||||||||||
| B | 翻板式就地顯示裝置 | ||||||||||||
| A | PN1.0MPa | 工作壓力 | |||||||||||
| B | PN1.6MPa | ||||||||||||
| C | PN2.5MPa | ||||||||||||
| D | PN6.0MPa | ||||||||||||
| 法蘭接口 | |||||||||||||
| F | 接口法蘭標準JB82-59 | ||||||||||||
| E | 額定介質溫度-40℃ | 工作溫度選擇 | |||||||||||
| H | 額定介質溫度100℃ | ||||||||||||
| I | 額定介質溫度350℃ | ||||||||||||
| * | 介質密度：≥0.51(g/cm3) | ||||||||||||
| — | |||||||||||||
| * | 量程：0~6000（mm） | ||||||||||||
| — | |||||||||||||
| E | 帶蒸汽夾套 | ||||||||||||
| D | 隔爆型 | ||||||||||||
| i | 本質安全型 | ||||||||||||
| XT-UHZ—□—□—□—□—□—□—□—□—□—□—□—□—□ | |||||||||||||
