二甲苯液位計

    二甲苯液位計可配置液位報警器和液位變送器?？蓪?shí)現遠距離液位上、下限燈光顯示和聲響報警。變送器可將液位的變化線性地轉換成4~20Ma.DC標準電流信號，與二次儀表配套可實現遠距離液位數/模顯示。

    具有測量范圍大、雙色熒光顯示、夜明效果好、耐腐蝕性強、防燃防爆、安全可靠等特點?？蛇m用于與工業及海洋傳播中各種容器內，水、工業污染、各種油類、液化氣、算酸、堿等液體介質的液位測量。

液位計類型

1、液位計按功能可分為：基本型（就地指示），帶報警器型和帶變送器型三種形式。

2、基本上按結構可分為：普通型、夾套型、低溫防霜型、高溫帶散熱片型、指示器下置型及指示器上置型等類型。

3、按防爆等級報警器和變送器可分為：隔爆型及本質安全型。

結構原理：

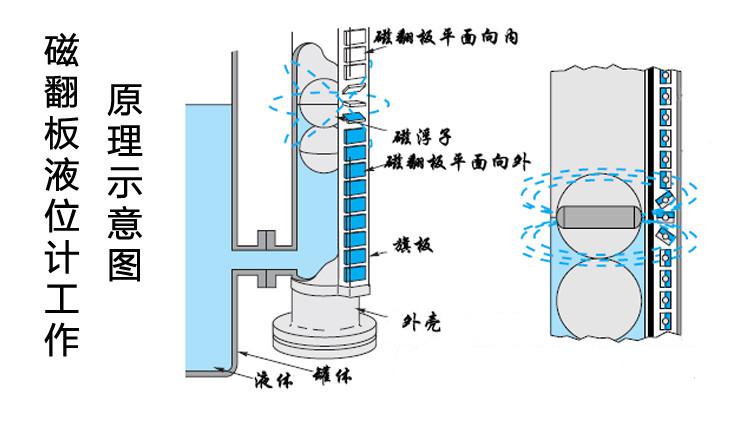

    本液位計的結構原理如圖1，本體是一根連通管體，通過法蘭與用戶容器連接，連通管體內有一磁性浮子，隨著液位的升降而升降。管體外面固定由翻柱組成的指示器，翻柱由紅白兩色組成，液拉未上升前為白色，當液位上升磁性浮子跟隨上升，并通過磁耦合帶動翻柱轉動180度，翻成紅成紅色來指示液位，紅、白界位即容器內的液位高度。

    液位計下方可裝上排污閥，當需要時可打開排污閥，排除污垢。而上方設有排空螺栓，需要時可旋松螺栓排除空氣。

    在液位計管體一側可按用戶需要加裝上下限報警器，報警器分二種：（1）XG型報警器：報警器內裝有動合型（常開）干簧管，當主體管內浮子隨液位升（降）至報警設定點時，浮子內的磁鋼將使干簧管閉合，發出接點信號，而當浮子隨液位升（降）離開報警點后，該點信號自動撤消。（2）XJ型報警器：報警器內裝有受磁耦合驅動報警開關，當浮子越過上下限報警點時，帶動報警開關動作發出信號，實現液位報警或控制。報警開關具有一個常開觸點和一個常閉觸點。并具有液位不恢復報警信號不消除的記憶功能，對生產過程中的安全運行起到了非常重要的作用。

    在液位計管體的另一側可按用戶需要加裝電遠傳變送器，將液位高度轉換成4-20MA.DC標準電流信號輸出,以供液位信號輸出,以供液位信號遠傳至二次儀表進行指示控制與檢測。

二甲苯液位計特點：

        XT-UHZ系列磁翻柱液位計的零部件采用1Cr18Ni9Ti、316L、340不銹鋼內襯PTFE(聚四氟乙烯)、PVC、PP等材料及進口元件，具有優越的可靠性和抗腐蝕性能。

其特點十分顯著：

        1、設計簡單、緊湊、堅固可靠、壽命長、無維護工作量能長期在戶外安裝使用；

        2、測量管與液位顯示部分、液位變送器、報警開關在耐壓、耐氣上是完全隔離的；

        3、工作壓力范圍寬，耐壓從真空到42MPa；

        4、工作溫度范圍寬，適用于從─160~?450℃；

        5、**用于強弱腐蝕性、易燃易爆、毒性、強放射性、攪動的、污濁的液位測量；

        6、各型號均可選配磁性報警開關，實現高低液位自動控制或報警；

        7、各型號均可選配4~20mADC液位變送器，實現遠距離集中測量與控制；

二甲苯液位計技術參數

1.就地指示型

測量范圍：300～6000mm（6000mm以上分段定制）；頂裝式300～3000mm

指示精度：±10mm

介質溫度： 0～150℃（普通型）

壓力等級：≤6.3MPa

介質密度：≥0.4g/cm3

介質密度差：≥0.16g/cm3

介質粘度：≤150cP（對于粘度大和易結晶的介質，可選伴熱夾套或電伴熱）

接液材質：304、316、321、316L、TA2等（其它材質可定制）

連接法蘭：DN25（側裝式）、DN150（頂裝式）  HG/T20592-2009（歐洲體系）、HG/T20615-2009（美洲體系）或用戶指定。

排污閥接口：Rc1/2、NPT1/2內螺紋（或用戶指定）

伴熱夾套接口：G1/2″外螺紋或用戶指定。

2.液位開關

輸出信號: 常開或常閉（SPDT觸點）

觸點容量: 220V AC 1A (普通型、隔爆型)、24V DC 50mA (本安型)

精    度: ±5mm

環境溫度: -40～80℃

出線口: M20×1.5內螺紋或NPT1/2

防爆標志: 隔爆型 Ex dⅡCT4

本安型Ex iaⅡCT4

本安型敷設電纜的電感、電容量不超過4.2mH、0.13μF，本安型配用LB878S、LB978S等安全柵。

防護等級：IP65

3.液位變送器

3.1 干簧管式液位變送器

測量范圍：300～6000mm（6000mm以上分段定制）

基本誤差：±10mm

輸出信號：4～20mA DC

電源電壓；24V DC

環境溫度：-40～80℃

出線口：M20×1.5 內螺紋或NPT1/2

防爆標志: 隔爆型 Ex dⅡCT6

本安型Ex iaⅡCT5

本安型敷設電纜的電感、電容量不超過4.2mH、0.13μF，本安型配用LB878S、LB978S等安全柵。

防護等級：IP65

3.2 磁致伸縮式液位變送器

測量范圍：300～6000mm（6000mm以上分段定制）

基本誤差：±1mm

輸出信號：4～20mA DC

電源電壓；24V DC

環境溫度：-40～80℃

介質溫度：-40～100℃（常溫型）、0～280℃（高溫型）

出線口：M20×1.5 內螺紋或G3/4

防爆標志: 隔爆型 Ex dⅡCT6

本安型Ex iaⅡCT5

本安型敷設電纜的電感、電容量不超過4.2mH、0.13μF，本安型配用LB878S、

LB978S等安全柵。

防護等級：IP65
