超聲波液位計

    超聲波液位計安裝、維護、標定簡單。產品**適用于化工、水處理、水利、食品、糧食等行業的物位測量，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點。

    超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器發出，聲波經液體表面反射后被同一傳感器接收并轉換成電信號。超聲波液位計具有自動功率調整，溫度補償，抗干擾等功能。由于采用非接觸測量，被測介質幾乎不受控制，可**應用于水環境、酸堿、泥漿、食品等多種環境。
    超聲波液位計可采用二線制、三線制或四線制技術，供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。

   超聲波液位計由XT-CYW系列超聲波換能器（內置數字溫度傳感器）、XT-CYW系列現場變送器組成。它可以單獨完成液位的監測，同時也可以通過4~20mA或RS485連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
超聲波換能器
     超聲波換能器是超聲波液位計的視覺神經系統。超聲波換能器的技術指標決定了超聲波液位儀的性能。衡量超聲波換能器的主要技術指標有：盲區、方向角、靈敏度等。所有的超聲波換能器在起振時都會發生的拖尾現象，其結果是：在換能器的近端會出現一個無法接收回波的區域，這便叫做盲區。傳統的超聲波測位儀盲區大，且在盲區附近的測量仍受“拖尾現象”的影響，測量精度不高。

超聲波液位計主要參數
電源：DC-24v（18v—30v）、AC-220v  輸出：4—20mA（16位D/A轉換）、RS485
量程：0—20m（任何段）   肓區：0.3—0.8m
分辨率：1mm     精確度：0.25%
環境溫度：-25℃—60℃    防護等級：IP67

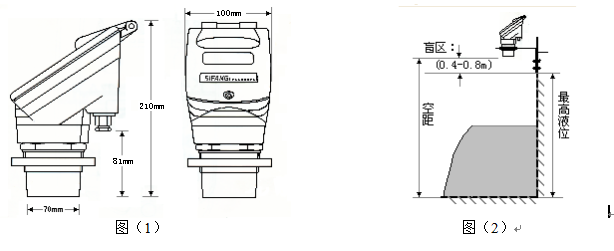

超聲波液位計外形尺寸（圖1所示）

技術參數：

超聲波液位計選型:

超聲波液位計安裝與接線
<一>安裝
該超聲波液位儀安裝方便，直接利用傳感器上的螺紋安裝，并注意以下幾點：
1、傳感器和*高物位之間距離應大于盲區（安置高度≥物位*高高度+盲區）同時要保證傳感器軸線應垂直于被測物體。
2、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。
3、因傳感器發射波夾角的存在，在安置時應與器壁保持一定的距離，安置示意圖見圖（2）
<二>接線  打開儀表蓋，按面板上的示意符接線。
操作說明
<一>、菜單介紹
1、主菜單：顯示測量結果和進入下級菜單密碼二項內容。
2、二級菜單：當輸入正確的二級菜單密碼后，可顯示下列內容：空距、量程、盲區、測量數據的變化率、顯示方式、繼電器1和繼電器2的開啟工作點和關閉工作點。
<二>、按鍵定義
更換顯示內容: 當處于修改編輯狀態時（有閃爍的光標時）按此鍵可退出修改編輯狀態。

選 定需要修改顯示內容后，按此鍵即進入修改編輯狀態，此時會顯示一個閃動的光標，再按此鍵時，閃動光標位數字加‘1’變化。
向右移動光標至下一個數字，          與  鍵   配合使用可用于修改參數。
修改參數后按此鍵確認，再次按此鍵則返回主顯示菜單。
