電容式液位計

    電容式液位計系列智能HART電容式物位變送器（射頻電容液位計）適用于帶壓容器中帶壓導電、非導電液體（固體）的液位（料位）測量。UFB射頻電容式液位計系采用兩線制的方式供電，輸出4-20mA并疊加HART數字信號，同時UFB射頻電容式液位計系采用兩線制的方式供電，輸出4-20mA并疊加HART數字信號，同時可以就地顯示液位。采用傳感器信號的兩線制隔離轉換技術，使4-20mA隔離信號輸出與現場的模擬信號、地線等完全隔離?？梢跃偷仫@示液位。采用傳感器信號的兩線制隔離轉換技術，使4-20mA隔離信號輸出與現場的模擬信號、地線等完全隔離。普通型UFB電容式物位變送器，屬于電容式液位檢測儀表，它能將各種液位參數的變化轉換成標準電流信號，遠傳至操作室，供二次儀表或計算機裝置進行集中顯示，報警或自動控制。
    射頻電容式液位計屬于電容式液位檢測儀表，它能將各種液位參數的變化轉換成標準電流信號，遠傳至操作室，供二次儀表或計算機裝置進行集中顯示，報警或自動控制。結合用戶具體工藝條件，設備結構和使用要求，通過液位計的材料、結構及安裝方式等靈活組合，可適用于高壓、高溫、強腐蝕、易結晶、防堵塞、防凍結以及固體粉狀、粒狀物料等特殊條件下的液位、料位或物位的連續檢測，可**應用于各種工業過程中的檢測控制。
電容式液位計工作原理:
    該液位計檢測原理為電容轉換式。其原理：彼此平行，相隔很近，相互絕緣的兩個平行極板，構成一個電容，該電容器的電容量隨液位變化而變化，與液位變化相對應的電容量的變化經變送電路轉換為標準電流信號，輸出至二次表即可顯示出相應的液位高度。
基本計算公式ΔC=(0.885·ε·ΔS)/d
在上述公式中，0.885為計算常數， ε被測介質介電常數，△S深入介質表而積，d兩極距離。
在上述公式中，不變量忽略不計，轉換公式可簡化為ΔC=ΔS=>ΔC=∏R2=>ΔC=ΔH即引起變化量的只有ΔH，即液位上下變化，變化量與溫度壓力無關。電容式液位結構由變送電路、結構連接件、探桿等組成。

電容式液位計特點：
●帶壓容器中導電介質液位測量：各種酸、堿、鹽：98％H2SO4濃H3PO4濃HCL，NaOH等;
●非導電液體的液位測量：油類，溶劑 CO2等;
●固體：粉煤灰，水泥;
●高壓容器：液氨：*大工作壓力：32Mpa;
●工作介質溫度： -70-200℃（PTFE電極）;
●就地LCD顯示+變送+HART數字?jǐn)?shù)據信號;
●可以在現場用三按鍵調節零點、滿度、阻尼時間、數據恢復等功能；完全替代手操器;
●液位檢測基本不受工藝條件變化的影響。而浮力式、差壓式、同位素式液位計在檢測中都與介質的重要有關，氣液相介質的重度變化都會使檢測結果產生附加誤差;
●適應范圍廣：針對檢測對象的具體特點，專門定制，可適應多種苛刻條件下的液位檢測;
●安裝輕巧：一臺同工作于32MPa下的高壓液位計自重不足兩公斤，是高壓浮筒液位計重量的幾十分之一。
射頻電容式液位計技術指標:
●測量范圍：桿式 0～3500mm 纜式 2～20m范圍內任意選用;
●精度：±0.25%F.S，±0.5%F.S；（量程1m以內為±5mm）被測介質為結晶、結垢或粘度很高時對測量精度有一定影響;
●*大工作壓力：1.0--32MPa；工作介質溫度： -70-200℃（PTFE電極）;
●工作電壓：24VDC輸出信號： 4～20mA疊加HART數字信號， 負載電阻： 0~600Ω;
●適用介質：對聚四氟乙烯無腐蝕的任意介質;
●配套二次表時，二次表內附兩線供電電源;
●安裝螺紋：22MPa以下，壓墊式，M33×2；32MPa以下壓力透鏡式。M33×2或M24×2;
● 結構連接件材質：鍍鉻件，1 Cil8Ni9Ti，316L，Mo2Ti等。
推薦測量范圍
ф8mm單電極：0—200---2000mm ，ф12mm單電極：0—200---3000mm
同軸雙電極ф22mm（ф19mm）/ф8mm：0—300---3000mm
ф3.6m纜式單電極：0—2---20m ，4.3*2.5纜式雙電極：0—2---20m
結構選擇：

螺紋式安裝

法蘭式

軟纜式

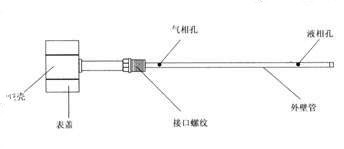

射頻電容式液位計安裝示意:

技術參數
