防腐型電磁流量計

    防腐型電磁流量計可以用于測量酸、堿、鹽溶液、水煤漿、礦漿、砂漿灰泥、紙漿、樹脂、橡膠乳、合成纖維漿和感光乳膠等各種懸浮物、氣化汽和粘性物質的流量。防腐型電磁流量計密封性能好，還可用于自來水和地下水道系統。而且測量過程不與流體接觸，適于制藥、生物化學和食品工業。是我廠采用32位高速嵌入式MCU處理器和大屏幕LCD帶背光寬溫的中文液晶顯示及國內外***的技術研制、開發的全智能型流量計，具有功能齊全、設計**，操作方便、使用壽命長、測量精度高、可靠性好、性能穩定，可根據顯示方式分為現場顯示型（一體型）和遠傳顯示型（分體型）兩種結構，它能測量導電液體介質，包括酸、堿鹽等強腐蝕性液體和紙漿、泥漿、廢污水及固液兩相懸浮液的體積流量。產品**應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業及環保、市政、水利、河流灌溉等領域。

防腐型電磁流量計技術參數：
◆儀表精度：管道式0.3級、0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆流速范圍：0.2～12m/s
◆工作壓力：0.25MPa~16MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
                       橡膠材質襯里≤65℃
◆防爆標志：Ex dⅡBT4
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
                      分 離 型： 傳感器IP68（水下5米，僅限于橡膠襯里）
                                           轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆*大功耗：≤10VA

防腐型電磁流量計特點：
1.流量計的管道內無可動部件，無阻流部件，測量過程中幾乎沒有附加壓力損失。
2.測量結果與被測介質的流速分布、壓力、溫度、密度、粘度等物理參數影響，適用于各種液體測量。
3.現場可根據用戶的實際需要在線修改使用量程，操作簡單方便。

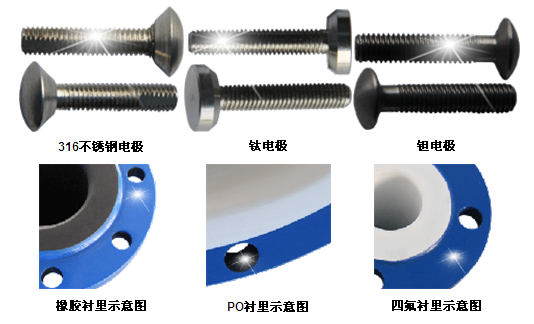

4.流量計管道采用聚四氟乙烯或橡膠材質襯里，測量電極采用Hc、Hb、316L、Ti等材料，可選不同組合來適應測量不同介質的需要。

見圖：

5.流量傳感器可選管道式、插入式等多種型號，同時具備一體式和分體式兩種型式。
6.采用高清晰度背光LCD顯示屏，全中文菜單操作，使用方便，操作簡單，易學易懂。
7.采用16位嵌入式微處理器，運算速度快，測量精度高、使用功耗低，可編程頻率低頻矩形波勵磁，提高了測量的穩定性。
8.全數字量的處理，抗干擾能力強，測量數據可靠，流量測量范圍可達150:1
9.具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
10.具有自檢與自論功能。

襯里材料的確定：

日常使用與維護：
電磁流量計的使用并不復雜，一般只需作如下工作：
1、零點檢查—制造廠標定時，零點已設定好，使用纖只需檢查，方法是關閉傳感器上/下游閥門，停止流動但介質充滿傳感器，通電15分鐘，轉換器應自動置零，如不然，則進行相應的調節。
2、輸出信號極性試驗—對單向流動測量的傳感器，應使其安裝時上/下游方向符合傳感器殼體上的箭頭標記。如果是可進行雙向流動測量的傳感器，例如VUB,MT900型，則應在滿足使用條件時通電，當轉換器的信號顯示為+號時，極性正確。如果顯示為-號，移位著勵磁電纜接錯，應將勵磁用二導線互換便可。此外，還應檢查后位儀表的極限是否時正確。
3、滿標度范圍設定-對于帶有輸出指示的可變量程型電磁流量計，在測量系統投入使用時，可據使用要求通過改變量程開關/電位器或量程波動開關來變量程，改變結果可在轉換器顯示面板的瞬時流量數字上顯示出來。其優點為改變量程時并不影響測量精度。
對于固體量程型的電磁流量計，*好送制造廠去改變量程。
上述工作之后，注意后位儀表輸入信號與電磁邏輯的輸出信號的一致性（0-10毫安或4-20毫安）。便可投入正常運行了。
電磁流量計的維護
  在使用過程中，一般性維護工作主要巡檢：
1、按所在工作地區，查看工作電源電壓是否正確；
2、傳感器接地是否可靠或損壞；
3、介質是否充滿傳感器，介質中有否氣泡；
4、讀數正確否，測量值在測量范圍內嗎？
5、端子接線松動否？
6、流量傳感器是否遭水浸泡？轉換器箱內有無小動物爬進造成電纜短路故障？詢查周期則視安裝環境條件而定。

防腐型電磁流量計選型：
