電磁熱量表是將一對溫度傳感器分別安裝在通過載熱流體的上行管和下行管上，流量計安裝在流體入口或回流管上（流量計安裝的位置不同，非常終的測量結果也不同），流量計發出與流量成正比的脈沖信號，一對溫度傳感器給出表示溫度高低的模擬信號，而積算儀采集來自流量和溫度傳感器的信號，利用積算公式算出熱交換系統獲得的熱量。
電磁熱量表特點：
1.電磁熱量計壓損小，精度高
2.適應性強，兼容各種管道
3.穩定可靠，抗干擾強
4.測量線性好，重復性高
5.測量范圍廣，系列齊全
6.無機械慣性，反應靈敏
7、電磁熱量計精度等級高，節能效果佳
8、電磁熱量計無運動部件，壽命長，免維護。
9、大屏幕LCD中英文液晶顯示，可實時顯示被測介質的供回水溫度、瞬時流量、累積流量值、瞬時冷（熱）量值、累計冷（熱）量積算值等數據。
10、歷史數據查詢功能，并以柱形圖方式進行顯示，方便對數據的分析及查看。
11、更貼近實際工程應用的參數設定，多層密碼保護防止數據丟失及意外被修改。
12、完善的接口功能，同時兼容電流（4-20mA）流量信號與脈沖流量信號輸入。
13、電磁熱量計可選用ModBus協議，方便與其它系統集成。
14、電磁熱量計可提供報警信號輸出。
15、三線制高精度配對PT1000溫度傳感器，適合各種復雜安裝環境。
技術參數：
1、供電電遠：220VAC/24VDC
2、通信方式：RS485
3、通信協議：MODBUS-RTU
4、測量精度：1級
5、傳感器：PT1000
6、介質溫度：-30~180°C（注：受襯里材料耐溫特性的限制）
7、溫差范圍：2K-80K
8、存儲數據：20個月歷史數據
9、環境溫度：-20℃~55℃
10、防護等級：IP65
11、非常大通信距離 1000m
12、冷、熱量積算范圍 0～999999.999999MWh
13、2、功 耗≤ 10W
14、通信速率 9600bps
15、能量分辨率0.000001MWh
16、配套流量計 4～20mA、脈沖信號輸出
17、壓力等級：DN80以下：2.5Mpa；DN100～DN300，1.6Mpa；DN350以上，1.0Mpa
XT-LDR電磁熱量表常見溫度傳感器推薦：
零下20~350℃：鎧裝熱電阻（WZPK）【**】、鎧裝熱電偶K型（WRNK/WRKK)
0-600℃：鎧裝熱電偶K型（WRNK/WRKK）護套材質：304
0-800℃：鎧裝熱電偶K型（WRNK/WRKK）護套材質：316L
0-1100℃：鎧裝熱電偶K型（WRNK）護套：GH3030
鎧裝熱電偶S型（WRPK）護套：GH3030
≥1100℃：鎧裝熱電偶S型（WRPK/WRSK）護套材質：高溫剛玉
強腐蝕環境：護套材質：316L/2520護套/純鈦管
安裝使用說明：

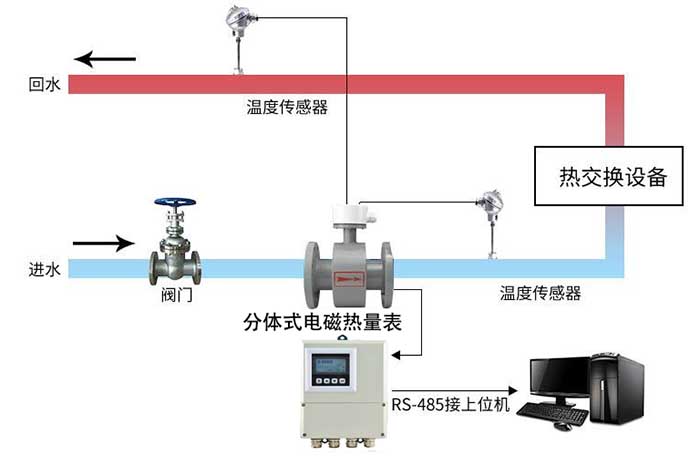

將配對溫度傳感器(一對Pt1000鉑電阻溫度傳感器鉑電阻溫度傳感器)分別安裝在空調或供熱系統熱交換回路的入口和出口的管道上，精確采集供回水管溫度值并傳輸信號；將流量傳感器（管道式電磁流量計道式電磁流量計）安裝在入口或出口管上，精確采集計算管網流量值并傳輸信號；能量運算器用于接收溫度及流量信號，并通過K系統法原理進行能量消耗計算、存儲，且可通過總線通訊方式將能量運算器內有效數據（如累計熱量值、冷量值、當量流量值、供回水溫度及溫差）傳輸至計算機，實現智能化管理。
