巴歇爾槽

    巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。**應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司**生產（XT-LMQ系列超聲波明渠流量計）與明渠流量計配套使用的常用規格巴歇爾槽。材質類型：玻璃鋼、不銹鋼。 流量越大，相應增加壁厚。

    巴歇爾槽放入明渠中，保持槽子水平，巴歇爾槽的中心線要與渠道的中心線重合，使水流進入巴歇爾槽不出現偏流。巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

要求：

（1）保持巴歇爾槽下游排放暢通。不積水，如不暢通。保持水位差大于或等于30MM。

（2）巴歇爾槽前直段有1～3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。

（3）必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。

    在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50～100毫米，然后用水泥砂漿填滿。

要求：

巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位，巴歇爾槽的計量部位是槽內喉道段。

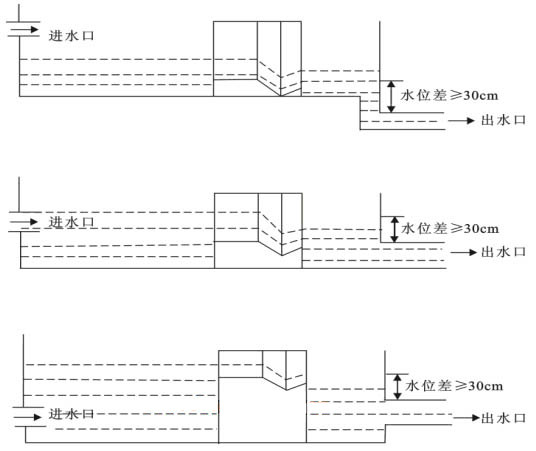

巴歇爾槽常見安裝方式：

巴歇爾槽材質：

常見的巴歇爾槽材質有：玻璃鋼（玻璃纖維不飽和聚酯復合材料）；不銹鋼；PVC；聚丙烯。

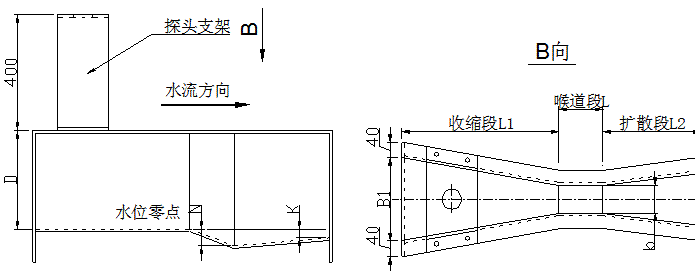

巴歇爾槽結構示意圖說明

    符號說明：b為喉道寬，B1為進水渠道寬，B2為出水渠道寬，L為喉道長，L1為收縮段，L2為擴散段，堰槽修建及使用條件：B>=b，h/p<2.5，h>0.03m，p>0.1m圓圈位置為探頭安裝位置示意圖

巴歇爾槽制造尺寸

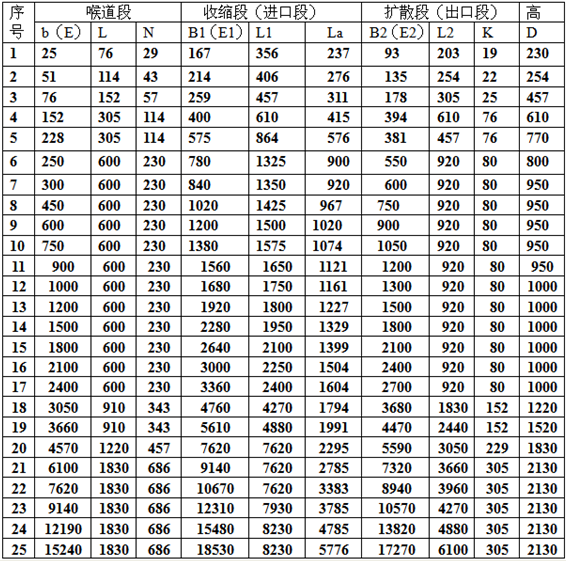

巴歇爾槽參數表：

注意事項：

       在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。

A、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
B、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
C、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

D、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。

E、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
